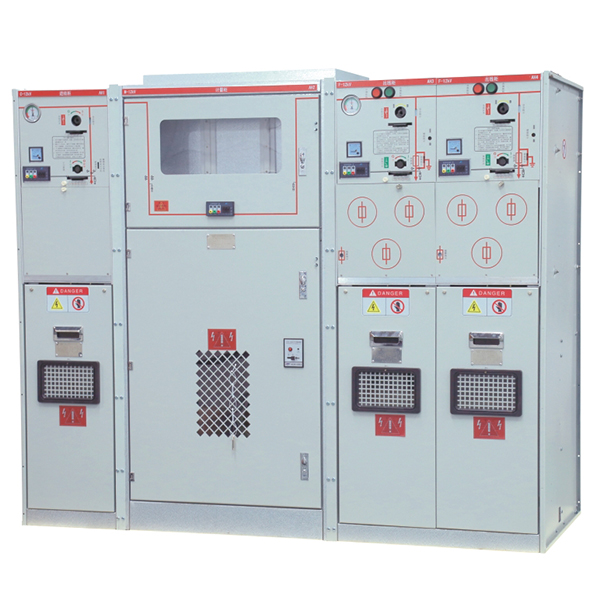

SF6全绝缘金属封闭紧凑型金属开关设备(以下简称充气柜)采用模块化设计，以适合终端用户或网络节点的要求，同时满足各种配电开闭所，箱式变电站，电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

正常使用条件

海拔高度:   ≤2000米

环境温度:   -40度～+40度

抗震能力:  8度,水平加速度 ≤ 0.4g,垂直加速度 ≤ 0.2g

技术特性

SF6气体压力:   20度下为1.4bars(绝对压力)

年泄漏率:  ≤0.25‰

SF6气室防护等级:   IP67

浸水试验 :  水下施加0.3bars的压力／24小时

熔断器筒 :  IP67

燃弧试验 :  有灭弧器20kA／1S无灭弧器16kA／1S

气室不锈铜壳厚度:  3mm

结构设计

充气柜由以下五个隔室组成：开关—母线室、操作机构室、熔断器室、电缆室，泄压室.

开关—母线室

三相负荷开关作为一个整体部件调试完后装入气箱内。

开关结构为旋转式三工位，兼备隔离和接地功能。开关静触头上装有金属栅栏，且呈曲线型，增强灭弧时去游离效果：

为优化气箱内的电场分布，主母线设计为带R5圆角的矩形铜排，环网回路母线和变压器回路母线分别为Φ20和

Φ10的铜棒，对可能引起局部电场尖端的部位，如母线连接及固定处，均装设了金属屏蔽罩，用以均匀电场，提高绝缘强度。

操作机构室

操作机构室位于TRC-12系列充气柜的上半部分，机构滚轴与开关操作盘紧配．并通过螺栓固定，机构分单盘簧(进线机构)和双盘簧(出线机构)，分别相配于环网和变压器回路开关，盘簧机构具有装配精度高、操作力小，寿命长、稳定性高等特点

盘簧机构分为手动和电动两种操作方式。电机可用(DC220V、AC220V、DC48V、DC110V)

机构本身防误操作有双重防线：

一是机构内设的强制性防护的联锁片，除非操作者强行把联锁片损坏：

二是位置指示器挡板构成的外部防护，操作者无法把手柄插入闭锁的操作轴孔

熔断气室

熔断器室(熔断器密封仓)位于充气柜开关柜中部，置于充满SF6气体的气箱中。熔断器密封仓由采用APG工艺浇注的环氧树脂绝缘筒及上导和下导电极(端盖)组成，上、下导电极均设有屏蔽，以优化电场，提高熔断器密封仓的绝缘水平。

熔断器的撞针机构通过拉线与机构联动，当熔断器熔断时，拉线动作使开关分闸。前门上有熔断器动作指示器，方便观察和维护。用操作手柄拧开端盖可方便更换熔断器。

电缆室

充气柜的电缆安装空间宽裕，电缆连接高度达600mn，每单元的电缆室之间用敷铝锌板隔开，便于维护和检修。剩余的大部分空间可装电流互感器及其它控制保护器件。

电缆的连接采用预制式电缆插接件，插接件可选用屏蔽型、非屏蔽型，也可加装避雷器。电缆室的底部装有接地母排。

泄压室

泄压室呈敞开式，位于充气柜下部后侧，并与其它隔室完全隔离。气箱的下部设有泄压阀，其数量与回路数相同，当发生重大事故且保护装置失灵时，气箱内产生的高压气体通过泄压阀释放压力，从而保证操作人员和相邻设备的安全。

密封工艺

除焊接部位,气箱其它密封处均采用”0”形密封圈密封(开关转轴用双层油封密封或采用磁流体密封)。”0”形密封圈为特殊定制，其材料、直径、截面经精心设计配合验证，保证其压缩量及耐老化性能在最佳范围，确保寿命期内气箱不漏气。

充气柜开关柜年漏率≤0．25‰
