SRM6-12/24KV型气体绝缘紧凑型金属封闭开关设备(以下简称充气柜) 是本公司引进先进技术,采用模块化设计,以适合终端用户或网络节点的要求,同时满足各种配电开闭所,箱式变电站,电缆分支箱的需要,开关柜具有全封闭、免维护、尺寸小、性能优异、安全可靠、长寿命、免维护的特点,深受用户的欢迎。
■产品特点

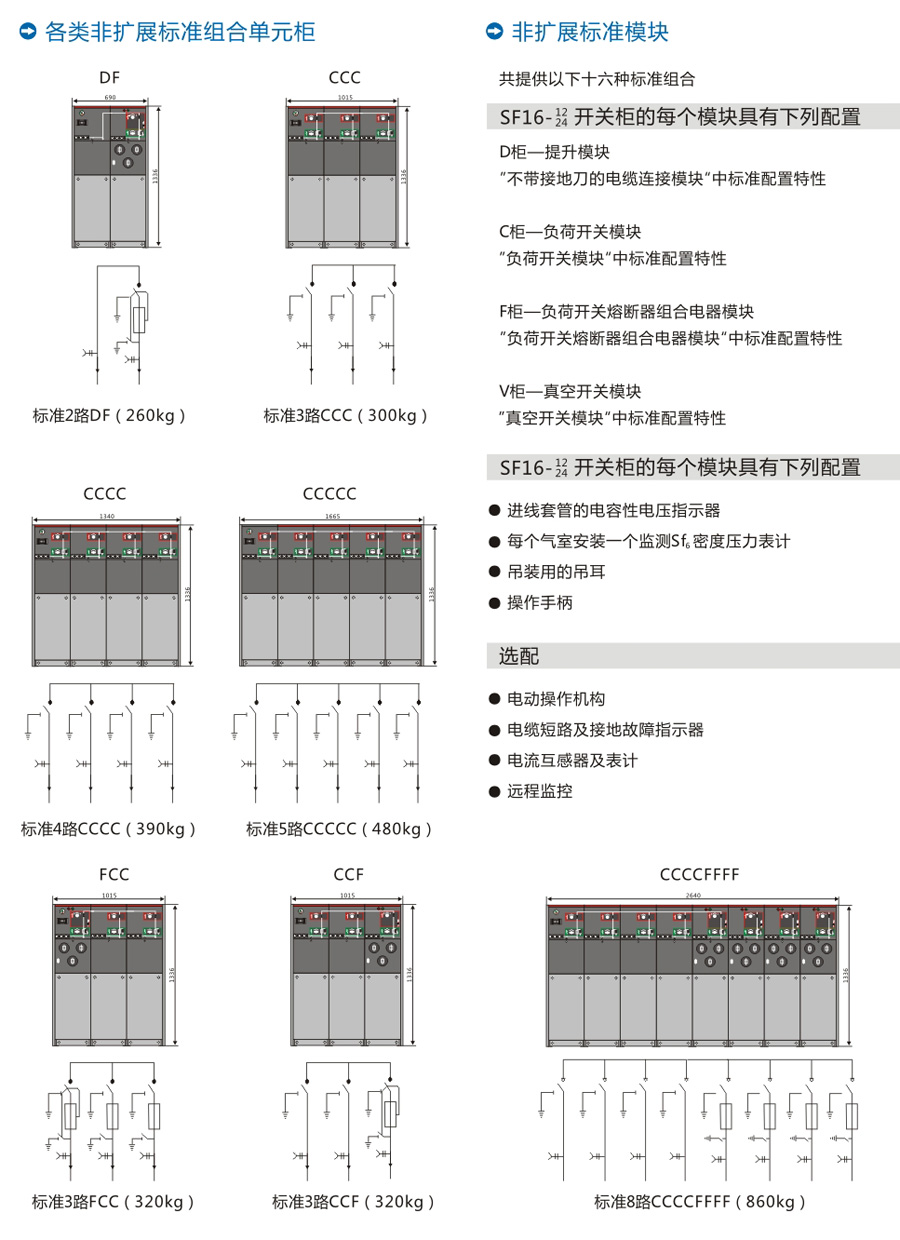

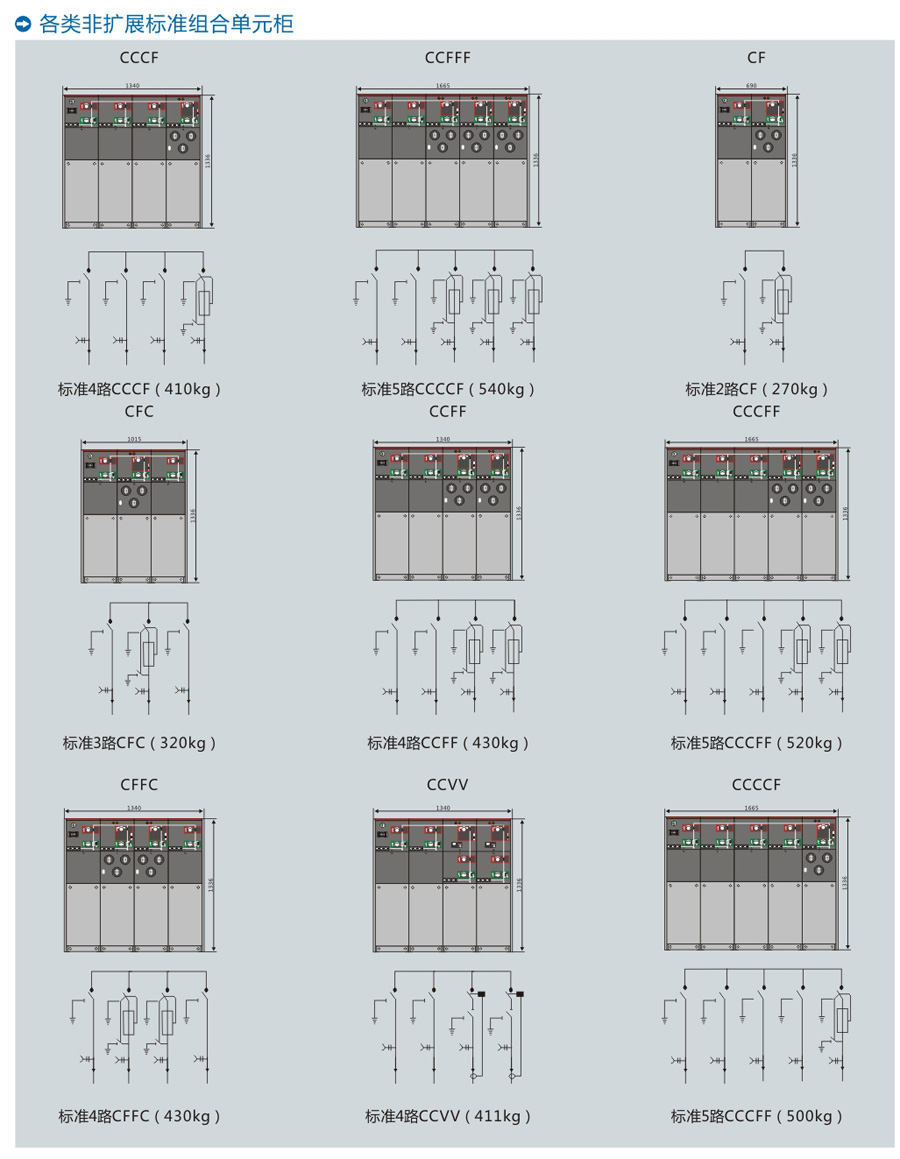

(1)模块化设计,各单元模块可任意组合和扩展而无需充放气,便于方案组合及高压计量的设计,适应范围广。SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜,以及TV柜(带开关或不带开关),组合方案可为单单元、两单元、三单元、四单元等紧凑组合,为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
(2)柜体采用铠装结构,母线室与开关室之间,开关室与电缆室之间均有金属隔板,全绝缘结构的一次部分防护等级可达IP67。
(3)具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内,气密性非常好,用气量少,可保证30年不漏气,符合环保的要求,既适合户内也可在户外配置金属或非金属外壳使用,或放入地下、半地下变电所使用。
(4)操动机构采用耐腐蚀金属,转动部分的轴承均为自润滑设计,产品不受环境影响,免除定期保养,并与外界连接方便,这样使操作功小、可靠性高、寿命更长。
(5)扩展母线采用插拔式硅橡胶连接器,全绝缘和屏蔽,确保导电可靠性,且不受周围环境影响。组合连接及扩展方便,便于今后用户或变电所的增容改造。
(6)采用预制式硅橡胶绝缘的电缆终端在正面插接,免除了负荷开关柜由于体积小、空间窄,带来的电缆安装不方便的缺点。检修时可拆卸、快速恢复、安装方便;外表面使用新型半导体材料作屏蔽层,运行时外表面接地,不受潮湿、凝露、尘埃、污秽等的影响,安全性更高;免维护;外观多样、新颖、美观,可分支或并联;具有防洪水功能,可在水下4.5m短时运行。
